应用场景-公交站问题

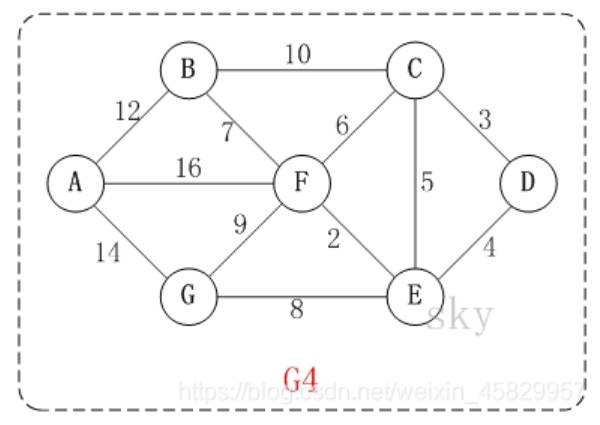

看一个应用场景和问题:
1

  1. 某城市新增 7 个站点 (A, B, C, D, E, F, G) ,现在需要修路把 7 个站点连通
  2. 各个站点的距离用边线表示 ( 权 ) ,比如 A – B 距离 12 公里
  3. 问:如何修路保证各个站点都能连通,并且总的修建公路总里程最短 ?

克鲁斯卡尔算法介绍

  1. 克鲁斯卡尔 (Kruskal) 算法,是用来求加权连通图的最小生成树的算法 。
  2. 基本思想 :按照权值从小到大的顺序选择 n-1 条边,并保证这 n-1 条边不构成回路
  3. 具体做法 :首先构造一个只含 n 个顶点的森林,然后依权值从小到大从连通网中选择边加入到森林中,并使森林中不产生回路,直至森林变成一棵树为止

克鲁斯卡尔算法图解说明

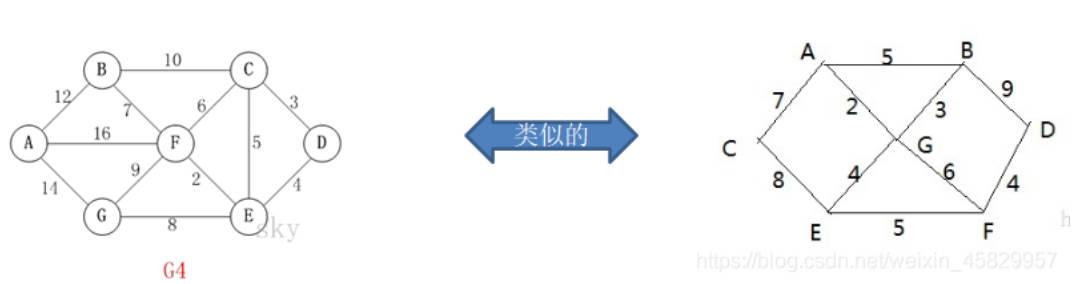

以城市公交站问题来图解说明 克鲁斯卡尔算法的原理和步骤:

在含有n个顶点的连通图中选择n-1条边,构成一棵极小连通子图,并使该连通子图中n-1条边上权值之和达到最小,则称其为连通网的最小生成树。

2

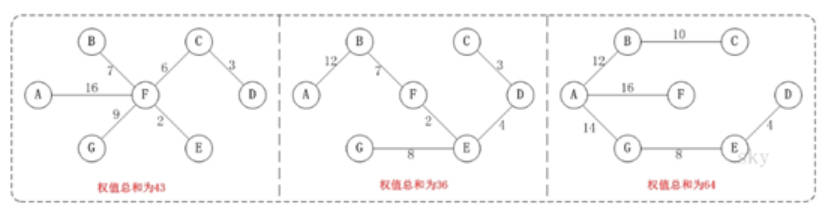

例如,对于如上图G4所示的连通网可以有多棵权值总和不相同的生成树。
3

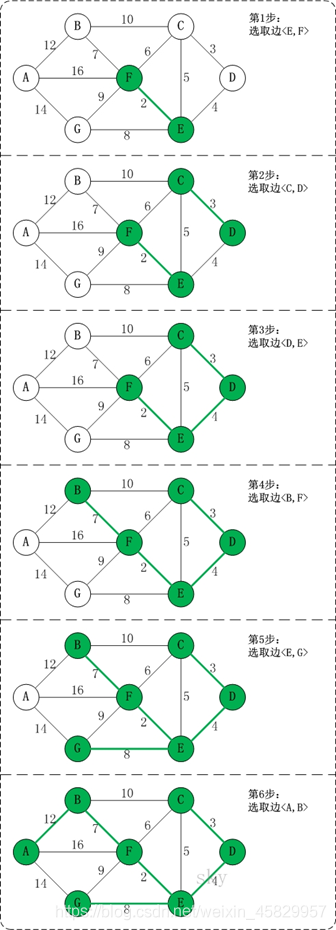

克鲁斯卡尔算法图解

以上图G4为例,来对克鲁斯卡尔进行演示(假设,用数组R保存最小生成树结果)。

4

第1步:将边<E,F>加入R中。
边<E,F>的权值最小,因此将它加入到最小生成树结果R中。
第2步:将边<C,D>加入R中。
上一步操作之后,边<C,D>的权值最小,因此将它加入到最小生成树结果R中。
第3步:将边<D,E>加入R中。
上一步操作之后,边<D,E>的权值最小,因此将它加入到最小生成树结果R中。
第4步:将边<B,F>加入R中。
上一步操作之后,边<C,E>的权值最小,但<C,E>会和已有的边构成回路;因此,跳过边<C,E>。同理,跳过边<C,F>。将边<B,F>加入到最小生成树结果R中。
第5步:将边<E,G>加入R中。
上一步操作之后,边<E,G>的权值最小,因此将它加入到最小生成树结果R中。
第6步:将边<A,B>加入R中。
上一步操作之后,边<F,G>的权值最小,但<F,G>会和已有的边构成回路;因此,跳过边<F,G>。同理,跳过边<B,C>。将边<A,B>加入到最小生成树结果R中。

此时,最小生成树构造完成!它包括的边依次是:<E,F> <C,D> <D,E> <B,F> <E,G> <A,B>

克鲁斯卡尔算法分析

根据前面介绍的克鲁斯卡尔算法的基本思想和做法,我们能够了解到,克鲁斯卡尔算法重点需要解决的以下两个问题:
问题一 对图的所有边按照权值大小进行排序。
问题二 将边添加到最小生成树中时,怎么样判断是否形成了回路。

问题一很好解决,采用排序算法进行排序即可。

问题二,处理方式是:记录顶点在"最小生成树"中的终点,顶点的终点是"在最小生成树中与它连通的最大顶点"。然后每次需要将一条边添加到最小生存树时,判断该边的两个顶点的终点是否重合,重合的话则会构成回路。

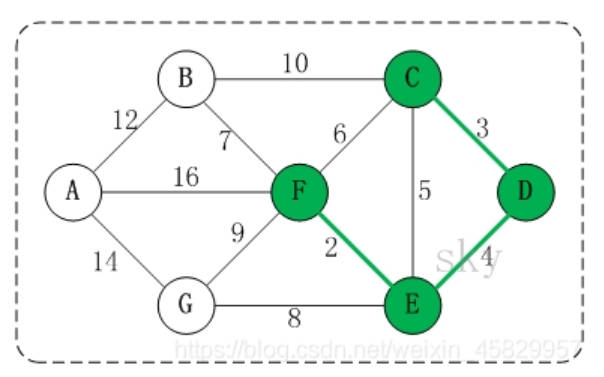

如何判断是否构成回路-举例说明(如图)

5

在将<E,F> <C,D> <D,E>加入到最小生成树R中之后,这几条边的顶点就都有了终点:

(01) C的终点是F。
(02) D的终点是F。
(03) E的终点是F。
(04) F的终点是F。

关于终点的说明:

就是将所有顶点按照从小到大的顺序排列好之后;某个顶点的终点就是"与它连通的最大顶点"。
因此,接下来,虽然<C,E>是权值最小的边。但是C和E的终点都是F,即它们的终点相同,因此,将<C,E>加入最小生成树的话,会形成回路。这就是判断回路的方式。也就是说,我们加入的两个顶点不能都指向同一个终点,否则将构成回路。【后面有代码说明】

克鲁斯卡尔算法的代码说明

package com.liu.kruskal;

import java.util.Arrays;

public class KruskalCase {
private int edgeNum; //边的个数
private char[] vertexs; //顶点数组
private int[][] matrix; //邻接矩阵
//使用 INF 表示两个顶点不能连通
private static final int INF = Integer.MAX_VALUE;


public static void main(String[] args) {
char[] vertexs = {'A', 'B', 'C', 'D', 'E', 'F', 'G'};
//克鲁斯卡尔算法的邻接矩阵
int matrix[][] = {
/*A*//*B*//*C*//*D*//*E*//*F*//*G*/
/*A*/ { 0, 12, INF, INF, INF, 16, 14},
/*B*/ { 12, 0, 10, INF, INF, 7, INF},
/*C*/ { INF, 10, 0, 3, 5, 6, INF},
/*D*/ { INF, INF, 3, 0, 4, INF, INF},
/*E*/ { INF, INF, 5, 4, 0, 2, 8},
/*F*/ { 16, 7, 6, INF, 2, 0, 9},
/*G*/ { 14, INF, INF, INF, 8, 9, 0}};
//大家可以在去测试其它的邻接矩阵,结果都可以得到最小生成树.

//创建KruskalCase 对象实例
KruskalCase kruskalCase = new KruskalCase(vertexs, matrix);
//输出构建的
kruskalCase.print();
kruskalCase.kruskal();
}
public KruskalCase(char[] vertexs, int[][] matrix) {
// TODO Auto-generated constructor stub
//初始化顶点数和边的个数
int vlen = vertexs.length;

//初始化顶点, 复制拷贝的方式
this.vertexs = new char[vlen];
for(int i = 0; i < vertexs.length; i++) {
this.vertexs[i] = vertexs[i];
}

//初始化边, 使用的是复制拷贝的方式
this.matrix = new int[vlen][vlen];
for(int i = 0; i < vlen; i++) {
for(int j= 0; j < vlen; j++) {
this.matrix[i][j] = matrix[i][j];
}
}
//统计边的条数
for(int i =0; i < vlen; i++) {
for(int j = i+1; j < vlen; j++) {
if(this.matrix[i][j] != INF) {
edgeNum++;
}
}
}
}

private void kruskal() {
// TODO Auto-generated method stub
int index=0;//表示最后结果数组的索引
int ends[]=new int[edgeNum];//用于保存"已有最小生成树" 中的每个顶点在最小生成树中的终点
//创建结果数组, 保存最后的最小生成树
Edata[] result=new Edata[edgeNum];

//获取图中 所有的边的集合 , 一共有12边
Edata[] edges = getEdges();
System.out.println("图的边的集合=" + Arrays.toString(edges) + " 共"+ edges.length); //12
//按照边的权值大小进行排序(从小到大)
Arrays.sort(edges);

//遍历edges 数组,将边添加到最小生成树中时,判断是准备加入的边否形成了回路,如果没有,就加入 rets, 否则不能加入
for(int i=0;i<edgeNum; i++) {
//获取到第i条边的第一个顶点(起点)
int p1=getPosition(edges[i].start);//p1=4
//获取到第i条边的第2个顶点
int p2=getPosition(edges[i].end); //p2 = 5

//获取p1这个顶点在已有最小生成树中的终点
int n=getEnd(ends,p1);//m = 4
//获取p2这个顶点在已有最小生成树中的终点
int m=getEnd(ends, p2);// n = 5
//是否构成回路
if(n!=m) {//没有构成回路
ends[n]=m; // 设置m 在"已有最小生成树"中的终点 <E,F> [0,0,0,0,5,0,0,0,0,0,0,0]

result[index++]=edges[i];//有一条边加入到rets数组
}
}
//<E,F> <C,D> <D,E> <B,F> <E,G> <A,B>。
//统计并打印 "最小生成树", 输出 rets
System.out.println("最小生成树为");
for(int i = 0; i < index; i++) {
System.out.println(result[i]);
}
}
/**
* 功能: 获取下标为i的顶点的终点(), 用于后面判断两个顶点的终点是否相同
* @param ends : 数组就是记录了各个顶点对应的终点是哪个,ends 数组是在遍历过程中,逐步形成
* @param i : 表示传入的顶点对应的下标
* @return 返回的就是 下标为i的这个顶点对应的终点的下标, 一会回头还有来理解
*/
private int getEnd(int[] ends, int p1) {// i = 4 [0,0,0,0,5,0,0,0,0,0,0,0]
// TODO Auto-generated method stub
while(ends[p1]!=0) {
p1=ends[p1];
}
return p1;
}
/**
*
* @param ch 顶点的值,比如'A','B'
* @return 返回ch顶点对应的下标,如果找不到,返回-1
*/
private int getPosition(char ch) {
for(int i = 0; i < vertexs.length; i++) {
if(vertexs[i] == ch) {//找到
return i;
}
}
//找不到,返回-1
return -1;
}
/**
* 功能: 获取图中边,放到EData[] 数组中,后面我们需要遍历该数组
* 是通过matrix 邻接矩阵来获取
* EData[] 形式 [['A','B', 12], ['B','F',7], .....]
* @return
*/
private Edata[] getEdges() {
// TODO Auto-generated method stub
int index = 0;
Edata[] edges = new Edata[edgeNum];
for(int i=0;i<vertexs.length;i++) {
for(int j=i+1;j<vertexs.length;j++) {
if(matrix[i][j]!=INF) {
edges[index++] = new Edata(vertexs[i], vertexs[j], matrix[i][j]);
}
}
}
return edges;
}
//打印邻接矩阵
private void print() {
// TODO Auto-generated method stub
System.out.println("邻接矩阵为: \n");
for(int i = 0; i < vertexs.length; i++) {
for(int j=0; j < vertexs.length; j++) {
System.out.printf("%12d", matrix[i][j]);
}
System.out.println();//换行
}
}

}

//创建一个类EData ,它的对象实例就表示一条边
class Edata implements Comparable<Edata>{
char start;//边的一个点
char end;//边的另外一个点
int weight;//边的权值
public Edata(char start, char end, int weight) {
super();
this.start = start;
this.end = end;
this.weight = weight;
}
@Override
public String toString() {
return "Edate [start=" + start + ", end=" + end + ", weight=" + weight + "]";
}
@Override
public int compareTo(Edata o) {
// TODO Auto-generated method stub
return this.weight-o.weight;
}

}

————————————————
